HAP300L:

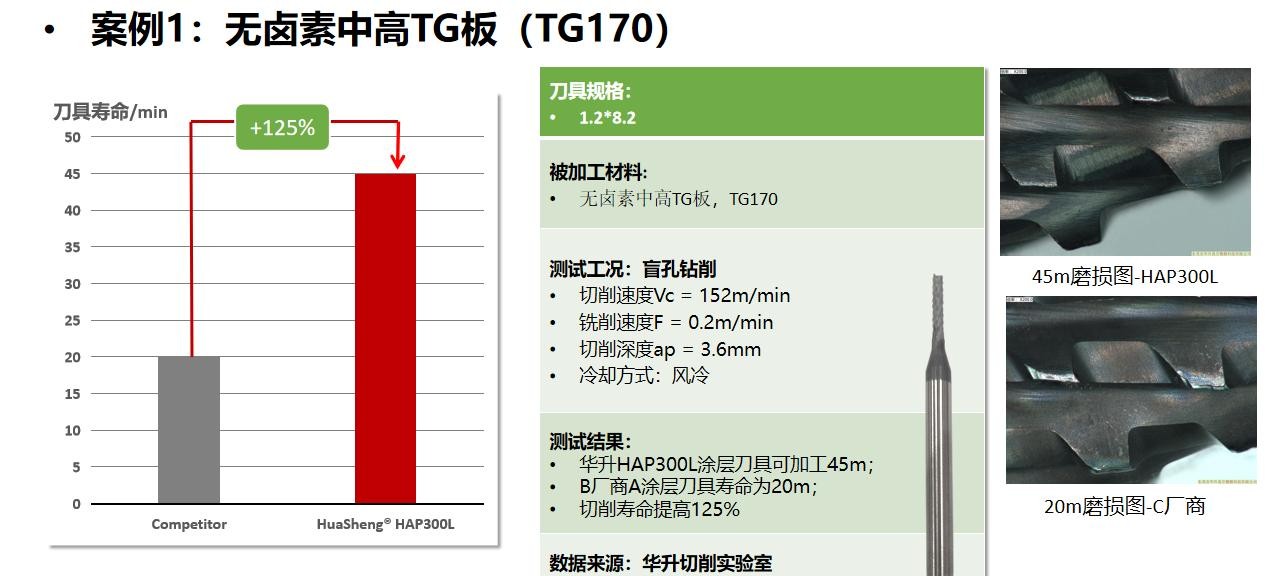

华升自主研发的电弧平台，采用电弧离子镀技术调整涂层结构，实现偏压梯度，制备出的涂层微观组织结构均匀致密，具备优良的力学和摩擦学性能。
HFR410:

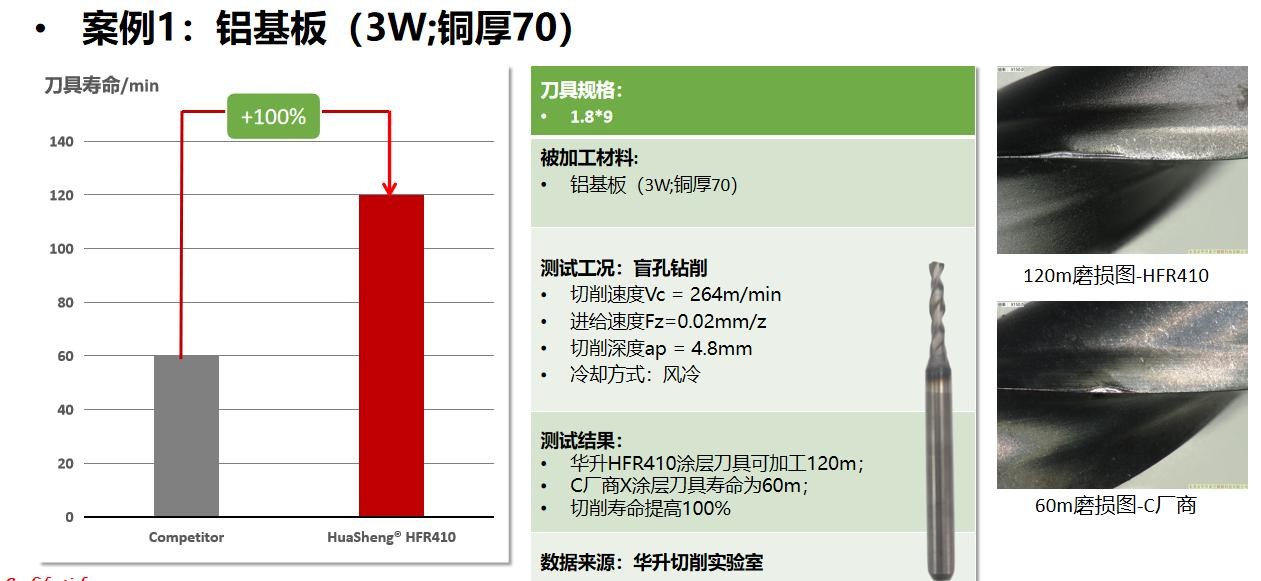

华升自主研发的全新金刚石设备DA600，采用HFCVD沉积方式，调整微细复合结构，制备出的涂层微观组织结构均匀致密，具备优良的力学和摩擦学性能。
| 牌号名称 | HAP300L | HFR410 |
| 涂层成分 | AICrXN | C |
| 涂层颜色 | 灰黑 | 亮黑色 |
| 涂层膜厚(μm) | 2.0±0.2 | 10±2 |
| 室温维氏硬度(GPa) | 32±3 | 80-100 |
| 残余压应力(Gpa) | -4.5±1 | -4.5±1 |
| 摩擦系数 | 0.4 | 0.2 |
| 涂层温度(℃) | <500 | >500 |
| 抗氧化温度(℃) | 1100 | 650 |
